REGULAMIN PRACOWNI ELEKTRONICZNEJ
Instytutu Fizyki Doświadczalnej Uniwersytetu Wrocławskiego

1. Celem zajęć na Pracowni Elektronicznej (PE) jest:
a. zapoznanie studentów z elektronicznymi układami pomiarowymi,
b. poszerzenie wiedzy uzyskanej w czasie wykładów z elektrotechniki i elektroniki,
c. kształcenie umiejętności prezentacji wyników pomiaru,
d. ćwiczenie nawyków systematycznej pracy.

2. Pierwszy tydzień zajęć w Pracowni przeznaczony jest na wprowadzenie, które obejmuje:
a. zapoznanie z regulaminem PE,
b. przeszkolenie z zakresu BHP oraz przepisów porządkowych,
c. wyznaczenie ćwiczeń przez Prowadzącego Zajęcia (PZ).

3. Student może przystąpić do wykonywania ćwiczeń, jeżeli:
a. posiada aktualny wpis na dany semestr lub zgodę Dziekana na zaliczanie pracowni,
b. odbył przeszkolenie w zakresie przepisów BHP i przepisów porządkowych obowiązujących w PE. Spełnienie tego warunku student potwierdza podpisem w książce BHP. Szkolenie przeprowadza PZ na pierwszych zajęciach.

4. Student nieobecny na pierwszych zajęciach musi samodzielnie zapoznać się z regulaminem i instrukcją BHP, a następnie zdać kolokwium przed PZ potwierdzający znajomość tych regulacji.

5. Studenci wykonują ćwiczenia w kolejności ustalonej przez PZ i tylko w terminach przewidzianych rozkładem zajęć dla danej grupy. Zajęcia w PE trwają 3 godziny zegarowe (180 min).

6. Do zaliczenia PE i uzyskania pozytywnej oceny końcowej konieczne jest wykonanie i otrzymanie oceny pozytywnej z co najmniej dwunastu (12) ćwiczeń w ciągu semestru. Ostatnie zajęcia w semestrze przeznaczone są na przekazanie sprawozdań (również zaległych) oraz wpisanie oceń końcowych.

7. Nieobecność studenta na ćwiczeniach (także usprawiedliwiona) nie wpływa na ilość wymaganych ćwiczeń, konieczną do zaliczenia PE. Nieobecność na dwóch kolejnych zajęciach może spowodować zmianę wyznaczonego uprzednio tematu ćwiczenia przez PZ.

8. Student powtarzający zajęcia w PE może wystąpić z wnioskiem do PZ o uzyskanie zaliczeń zakończonych ćwiczeń z oceną pozytywną z poprzedniej niezaliczonej PE. O możliwości takiego sposobu zaliczenia ćwiczeń decyduje PZ.

9. Osoby, które nie zdołały zaliczyć dwunastu (12) ćwiczeń, otrzymują końcową ocenę niedostateczną.

10. Realizacja wyznaczonego ćwiczenia w Pracowni.
a. Student zobowiązany jest do zapoznania się z instrukcją wyznaczonego ćwiczenia oraz opanowania zagadnień teoretycznych przed rozpoczęciem zajęć na PE. Instrukcje do ćwiczeń dostępne są na PE jak również w Internecie pod adresem www.pe.ifd.uni.wroc.pl.
b. Przed przystąpieniem do wykonywania ćwiczenia, student zobowiązany jest do przekazania PZ kompletnego sprawozdania z poprzedniego wykonanego ćwiczenia. Nie przekazanie sprawozdania skutkuje niedopuszczeniem do wykonania wyznaczonego ćwiczenia.
c. Sprawdzenie wiadomości teoretycznych studenta dokonuje PZ. Ocena z kolokwium jest jawna. W przypadku oceny niedostatecznej student traci prawo do wykonania wyznaczonego ćwiczenia. Student zobowiązany jest do pisemnego przedstawienia opisu teoretycznego na podstawie zagadnień. Brak opisu teoretycznego jest równoważny ocenie niedostatecznej z przygotowania teoretycznego.
d. Student samodzielnie montuje zawarty w instrukcji układ pomiarowy. Przed uruchomieniem (włączeniem zasilania) układ musi być sprawdzony przez PZ.
e. W czasie zajęć student wykonuje ćwiczenie zgodnie z instrukcją i z uwzględnieniem uwag prowadzącego jak również opiekuna PE. Student zobowiązany jest do prowadzenia protokołu z przebiegu ćwiczenia w sposób czytelny i przejrzysty. Protokół powinien zawierać schemat zmontowanego układu, wykaz użytych przyrządów pomiarowych wraz z ich dokładnością i stosowanymi zakresami pomiarowymi. Protokół powinien zawierać tabele pomiarów oraz wstępne obliczenia lub wykresy sprawdzające, czy pomiar przebiega prawidłowo.
f. Po zakończeniu pomiarów student przedstawia protokół PZ, który jest akceptowany podpisem, a następnie zgłasza opiekunowi PE zestaw pomiarowy do odbioru, uzyskując jego podpis na sporządzonym protokole.

11. Opracowanie sprawozdania.
a. Sprawozdanie musi zawierać stronę tytułową z zamieszczonym nazwiskiem studenta, datą wykonywania ćwiczenia, numerem i nazwą ćwiczenia oraz nazwiskiem PZ.
b. Sprawozdanie ponadto powinno zawierać opis teoretyczny, schematy układów pomiarowych, tabele, wzory, obliczenia, wykresy, omówienie uzyskanych wyników, ocenę niepewności oraz uwagi i wnioski dotyczące wykonanego ćwiczenia. Strony, tabele, wykresy itp. muszą być ponumerowane.

12. Zaliczenie ćwiczenia.
a. Warunkiem przystąpienia do kolejnego ćwiczenia jest uzyskanie pozytywnej oceny z kolokwium oraz złożenie sprawozdania pisemnego z poprzednio wykonanego ćwiczenia.
b. W przypadku błędnie opracowanego sprawozdania, bądź innych uwag PZ, student otrzymuje je do poprawy. PZ zobowiązany jest oddać sprawozdanie do poprawy na kolejnych zajęciach, na których student jest obecny, po złożeniu sprawozdania. Jeżeli tego nie uczyni, student ma prawo traktować sprawozdanie jako zaliczone. Student zobowiązany jest poprawić sprawozdanie zgodnie ze wskazaniami PZ i oddać je na kolejnych zajęciach, a w razie potrzeby uzupełnić pomiary.
c. Na podstawie ocen z kolokwium i sprawozdania prowadzący wystawia ocenę ćwiczenia, która jest jawna.
d. Ocena końcowa z PE jest średnią ocen uzyskanych za poszczególne ćwiczenia.

13. Wszelkie sprawy sporne i nie objęte niniejszym Regulaminem rozstrzyga, w oparciu o Regulamin Studiów, Z-ca Dyrektora Instytutu Fizyki Doświadczalnej d/s Dydaktycznych po zasięgnięciu opinii PZ i opiekuna PE.

Ćwiczenie 00 – Podstawowe pomiary elektryczne, zapoznanie z makietą NI ELVIS II+

Cele:
Zapoznanie się z podstawowym wyposażeniem makiety NI ELVIS II+ (NI Educational Laboratory Virtual Instrumentation Suite II Series (NI ELVIS II Series) User Manual) i wykonanie podstawowych pomiarów z wykorzystaniem tego narzędzia oraz miernika uniwersalnego.

Ćwiczenie 01 – Prawo Ohma

Cele:
Praktyczne wykorzystanie prawa Ohma do wyznaczania wartości rezystancji i tworzenia charakterystyk prądowo-napięciowych (I-V).

Ćwiczenie 02 – Prawa Kirchhoffa

Cele:
Sprawdzenie prądowego oraz napięciowego prawa Kirchhoffa w obwodach rezystancyjnych.

Ćwiczenie 03 – Dzielnik napięcia, twierdzenie Thevenina

Cele:
Badanie stabilności dzielnika napięcia przy zmiennym obciążeniu. Dopasowanie energetyczne.

Ćwiczenie 04 – Superpozycja

Cele:
Zastosowanie i weryfikacja metody superpozycji.

Ćwiczenie 06 – Kondensatory, proces ładowania i rozładowania kondensatora

Cele:
Badanie zachowania kondensatora w obwodach prądu stałego i zmiennego o niskiej częstotliwości

Ćwiczenie 07 – stała czasowa obwodu RC

Cele:
Obserwacja stałej czasowej i badanie zachowania kondensatora w obwodach prądu zmiennego.

Ćwiczenie 08 – Dzielnik napięcia reaktancyjny, filtr RC

Cele:
Badanie dzielnika napięcia z elementem reaktancyjnym w obwodach prądu przemiennego, filtr pasywny RC dolnoprzepustowy oraz górnoprzepustowy.

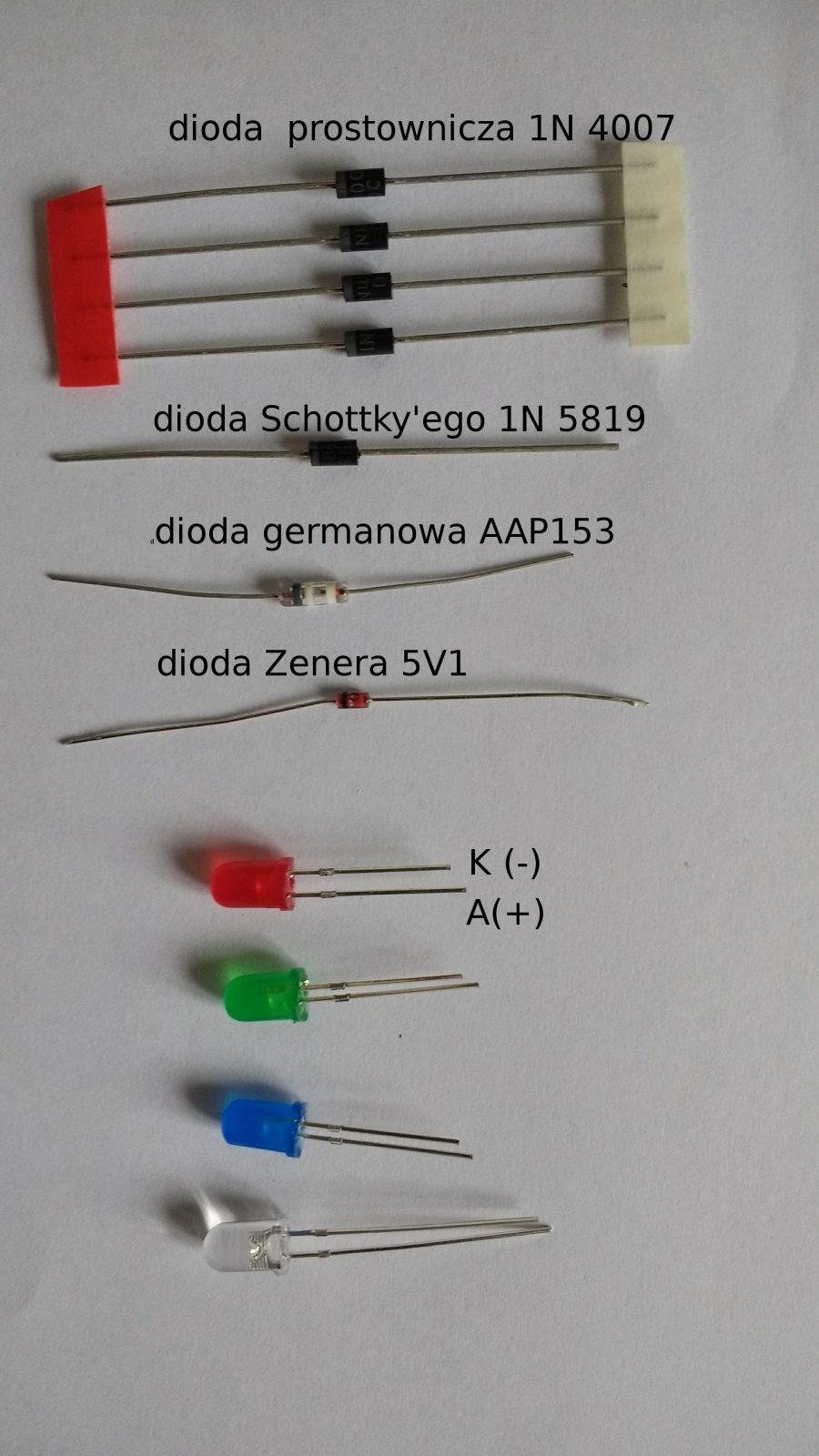

Ćwiczenie 09 – Diody półprzewodnikowe

Cele:
Badanie charakterystyk diod półprzewodnikowych, zastosowanie w układach prostowniczych:

1. pomiar charakterystyk  przewodzenia wybranych diod półprzewodnikowych,
2. prostownik jednopołówkowy,
3. prostownik dwupołówkowy,
4. prostownik dwupołówkowy z kondensatorem filtrującym.

Ćwiczenie 10 – Diody półprzewodnikowe, punkt pracy, zasilanie PWM

Cele:
 Poznanie sposobów zasilania diod LED:

1. dobór punktu pracy
2. alternatywny sposób zasilania diod LED

Ćwiczenie 11 – Układy aplikacyjne diod

Cele:
Praktyczne  wykorzystanie nieliniowej  charakterystyki diod:

1. Dioda jako ogranicznik amplitudy sygnałów
2. Układ camp.

Ćwiczenie 12 – Tranzystor bipolarny, charakterystyki

Cele:
Tranzystor bipolarny jako wzmacniacz prądu

1. Charakterystyka wejściowa, wyjściowa
2. Współczynnik wzmocnienia prądu, charakterystyka zwrotna
3. Tranzystor jako przełącznik

Ćwiczenie 14 – Wzmacniacz operacyjny, rezystancyjne sprzężenie zwrotne

Cele:
Układy pracy wzmacniacza operacyjnego w obwodach prąd stałego i wolnozmiennego, rezystancyjne sprzężenie zwrotne

1. Praca wzmacniacza operacyjnego bez sprzężenia zwrotnego – wzmacniacz operacyjny jako komparator
2. Praca wzmacniacza operacyjnego ze sprzężeniem zwrotnym – wzmacniacz nieodwracający, wzmacniacz odwracający

Ćwiczenie 15 – Wzmacniacz operacyjny, sprzężenie impedancyjne

Cele:
Układy pracy wzmacniacza operacyjnego w obwodach prądu zmiennego

1. Wzmacniacz całkujący, filtr dolnoprzepustowy
2. Wzmacniacz różniczkujący, filtr górnoprzepustowy
3. Filtr pasmowo-przepustowy
